Practica 5 Teclado Matricial y LCD con Miconcontrolador PIC18F4550

                  CENTRO BACHILLERATO TECNOLÓGICO INDUSTRIAL Y DE SERVICIOS NO.189

REPORTE DE PRACTICA 4
EQUIPO N°5:
 MARTINEZ GARDUÑO ORLANDO
CARDENAS ANGELES GABRIELA
GALLEGOS PEREZ LIZETH
ESPINOZA SANCHEZ MARINA LIZETH
5°Q
ING.JESUS DAVILA G.
PROGRAMACION DE MICROCONTROLADOR EN SISTEMAS DE USO COMERCIAL
H., MATAMOROS, TAM.

           MATERIAL                                               HERRAMIENTAS
-16 push buttons                                         -Protoboard
-1 display de cristal liquido                          -Cable USB
-1 PIC18F4550                                            -Computadora
-2 capacitores de 22pf
-1 cristal de cuarzo de 8MHZ
-4 resistencias de 10kΩ
-1 resistencia de 4.7kΩ

                                                 OBJETIVO
   Armar una practica utilizando la librería keypad la cual soporta un teclado de 4 filas y 4 columnas. El código regresado por la función esta en el rango de 1 a 16 dependiendo de la tecla. En este ejemplo, el código regresado es convertido a código ASCII [0..9,A..F] y desplegado en el LCD. Ademas un contador despliega en la segunda línea del LCD, el numero de teclas presionadas. Esto mediante un programa previamente subido al microcontrolador.

                                                           DESARROLLO
                  DIAGRAMA A REALIZAR:

       Como podemos ver en el diagrama de la practica, primero conectamos la terminales 11 y 32 del micro-chip a corriente y la 12 y 32 a tierra. En las terminales 13 y 14 conectamos el cristal de cuarzo el cual funciona como oscilador en estas terminales también conectamos los capacitores de 22 pf. En el pin 1 conectamos una resistencia de 4.7kΩ las terminales 33 a la 38 hacia el display de cristal liquido(LCD) y los pines 18,19,20,21,27,28,29 y 30 hacia el teclado. Los pines 1,5,7,8,9,10 del display los conectamos a tierra y la terminal 2 a corriente o positivo. Conectamos las cuatro resistencias de 10kΩ del teclado hacia tierra. Una vez  armada la practica subimos el siguiente programa al PIC18F4550 para que este funcionara.

                                                   PROGRAMA
unsigned short kp, cnt, oldstate = 0;
char txt[6];

// Puerto donde esta conectado el Teclado
char  keypadPort at PORTD;
//

// conexiones del LCD
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;

sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
//

void main() {
  cnt = 0;              // Reset counter
  Keypad_Init();        // Initialize Keypad
  ANSEL  = 0;           // Configure AN pins as digital I/O
  ANSELH = 0;
  Lcd_Init();                 // Initialize LCD
  Lcd_Cmd(_LCD_CLEAR);        // Clear display
  Lcd_Cmd(_LCD_CURSOR_OFF);   // Cursor off
  Lcd_Out(1, 1, "1");
  Lcd_Out(1, 1, "Key  :");    // Write message text on LCD
  Lcd_Out(2, 1, "Times:");

  do {
    kp = 0;                  // Reset key code variable

    // Wait for key to be pressed and released
    do
      // kp = Keypad_Key_Press();    // kp variable
      kp = Keypad_Key_Click();       // kp variable

    while (!kp);

   // Prepare value for output, transform key to it's ASCII value
    switch (kp) {
      //case 10: kp = 42; break;  // '*'   // descomentar para teclado 4x3
      //case 11: kp = 48; break;  // '0'
      //case 12: kp = 35; break;  // '#'
      //default: kp += 48;

      case  1: kp = 49; break// 1 // descomentar teclado 4x4
      case  2: kp = 50; break// 2
      case  3: kp = 51; break// 3
      case  4: kp = 65; break// A
      case  5: kp = 52; break// 4
      case  6: kp = 53; break// 5
      case  7: kp = 54; break// 6
      case  8: kp = 66; break// B
      case  9: kp = 55; break// 7
      case 10: kp = 56; break// 8
      case 11: kp = 57; break// 9
      case 12: kp = 67; break// C
      case 13: kp = 42; break// *
      case 14: kp = 48; break// 0
      case 15: kp = 35; break// #
      case 16: kp = 68; break// D

    }

    if (kp != oldstate) {       // Pressed key differs from previous
      cnt = 1;
      oldstate = kp;
      }
    else {                      // Pressed key is same as previous
      cnt++;
      }

    Lcd_Chr(1, 10, kp);         // Print key ASCII value on LCD

    if (cnt == 255) {           // If counter varialble overflow
      cnt = 0;
      Lcd_Out(2, 10, "   ");
      }

    WordToStr(cnt, txt);        // Transform counter value to string
    Lcd_Out(2, 10, txt);        // Display counter value on LCD
  while (1);
}
                                             IMAGENES DE LA PRACTICA



                                              CONCLUSIÓN
  Esta practica fue un poco complicada tuvimos varias complicaciones por la manera en que la armamos. Pero al final logramos que funcionara de manera correcta. Al presionar una tecla esta aparecía en el display.



CENTRO BACHILLERATO TECNOLOGICO INDUSTRIAL Y DE SERVICIOS NO.189
REPORTE DE PRACTICA 4
EQUIPO N°4:
 MARTINEZ GARDUÑO ORLANDO
CARDENAS ANGELES GABRIELA
GALLEGOS PEREZ LIZETH
ESPINOZA SANCHEZ MARINA LIZETH
5°Q
ING.JESUS DAVILA G.
PROGRAMACION DE MICROCONTROLADOR EN SISTEMAS DE USO COMERCIAL
H., MATAMOROS, TAM.


MATERIAL
1 resistencia de 1kΩ
1 cristal de cuarzo 8 MGH
1 circuito integrado pic18f4550
2 capacitores de 22pf
1 capacitor de 470pf
1 cable USB
1 display de cristal liquido
1 protobooart


OBJETIVO
Armar un circuito con el PIC18F4450 y un display de cristal líquido (LCD), al cual se le debe regular la intensidad de luminosidad de la pantalla, mediante un potenciómetro de 10kΩ. Realizar un programa en mikro C, el cual se cargara al mikro-chip para hacer el funcionamiento del circuito.
DESARROLLO
Primero conectamos el mikro-chip conforme al diagrama. Luego conectamos el display de cristal liquido. Realizamos el programa en mikro C y lo subimos al mikro-chip. Finalmente hicimos funcionar el circuito correctamente, con el potenciómetro regulábamos la luminosidad del display.

CONCLUSION
Aunque la primera vez que armamos el circuito el display se quemo, porque lo conectamos de forma incorrecta, al final logramos que el circuito funcionara.

PROGRAMA
// LCD module connections
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;

sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
// End LCD module connections
char txt1[] = "mikroElektronika";
char txt2[] = "EasyPIC6";
char txt3[] = "Lcd4bit";
char txt4[] = "example";
char i;                              // Loop variable

void Move_Delay() {                  // Function used for text moving
  Delay_ms(500);                     // You can change the moving speed here
}

void main(){
  //ANSEL  = 0;                        // Configure AN pins as digital I/O
  //ANSELH = 0;
  //C1ON_bit = 0;                      // Disable comparators
  //C2ON_bit = 0;

  Lcd_Init();                        // Initialize LCD

  Lcd_Cmd(_LCD_CLEAR);               // Clear display
  Lcd_Cmd(_LCD_CURSOR_OFF);          // Cursor off
  Lcd_Out(1,6,txt3);                 // Write text in first row

  Lcd_Out(2,6,txt4);                 // Write text in second row
  Delay_ms(2000);
  Lcd_Cmd(_LCD_CLEAR);               // Clear display

  Lcd_Out(1,1,txt1);                 // Write text in first row
  Lcd_Out(2,5,txt2);                 // Write text in second row
  Delay_ms(2000);
  // Moving text
  for(i=0; i<4; i++) {               // Move text to the right 4 times
    Lcd_Cmd(_LCD_SHIFT_RIGHT);
    Move_Delay();
  }

  while(1) {                         // Endless loop
    for(i=0; i<8; i++) {             // Move text to the left 7 times
      Lcd_Cmd(_LCD_SHIFT_LEFT);
      Move_Delay();
    }

    for(i=0; i<8; i++) {             // Move text to the right 7 times
      Lcd_Cmd(_LCD_SHIFT_RIGHT);
      Move_Delay();
    }
  }
}


                                                     IMAGENES





CENTRO BACHILLERATO TECNOLÓGICO INDUSTRIAL Y DE SERVICIOS NO.189
REPORTE DE PRACTICA 3
EQUIPO N°4:
 MARTINEZ GARDUÑO ORLANDO
CARDENAS ANGELES GABRIELA
ESPINOZA SANCHEZ MARINA LIZETH
GALLEGOS PEREZ LIZETH
5°Q
ING.JESUS DAVILA G.
PROGRAMACIÓN DE MICROCONTROLADORES EN SISTEMAS DE USO COMERCIAL
H., MATAMOROS, TAM.

Material
14 resistencias de 220Ω
1 resistencia de 1kΩ
1 cristal de cuarzo 8 MHz
1 circuito integrado PIC18F4550
2 capacitores de 22pf
1 capacitor de 470pf
1 cable USB
2 display ánodo común
1 protoboard


                                                       OBJETIVO
Conectarle al circuito de la practica tres un display en paralelo al que ya tenía, esto para que en lugar de contar del cero al nueve el circuito cuente del cero al noventainueve. Realizar un programa en mikro-c, el cual después le cargaremos al micro-chip para que el circuito funcione de la manera deseada.

                                                    DESARROLLO
Al circuito de la práctica tres le conectamos un display en paralelo al otro. Después a los display les conectamos un transistor NPN, esto para que contaran de manera independiente. Realizamos un programa en mikro c el cual debía de contar del cero al noventainueve. Finalmente, le cargamos el programa al micro-chip, una vez hecho esto, conectamos el circuito a la computadora  para comprobar que funcionaba correctamente.


                                                    CONCLUSIÓN
Al armar esta práctica  tuvimos algunas dificultades, por ejemplo,  no contábamos con los transistores correctos, así que cuando los colocamos en el circuito, estos se sobre calentaron. También tuvimos algunas complicaciones al realizar el programa en mikro c. Finalmente logramos que el circuito funcionara de manera correcta.


                                                                   PROGRAMA
int unidades=0;
int decenas=0;
      void main(){
      adcon1=0x07;      //desactiva comparadores
      trisa=0b00000000; //configura puerto A como salidas
      while(1){
      LATA= (unidades & 0x0F)| 0xE0;
      delay_ms(1000);
      LATA= (decenas & 0x0F)| 0xD0;
      delay_ms(1000);
      lata=0b00111111;
      delay_ms(1000);
      lata=0b00000110;
      delay_ms(1000);
      lata=0b01011011;
      delay_ms(1000);
      lata=0b01001111;
      delay_ms(1000);
      lata=0b01100110;
      delay_ms(1000);
      lata=0b01101101;
      delay_ms(1000);
      lata=0b01111100;
      delay_ms(1000);
      lata=0b00000111;
      delay_ms(1000);
      lata=0b01111111;
      delay_ms(1000);
      lata=0b01100111;
      delay_ms(1000);
      lata=0x77
      delay_ms(1000);
      lata=0xff;
      delay_ms(1000);
      lata=0x0f;
      delay_ms(1000);
      lata=0x9e;
      delay_ms(1000);
      lata=0x79;
      delay_ms(1000);
      lata=0x71;
      delay_ms(1000);
      lata=0x7d;
      delay_ms(1000);

*/
      }
      }

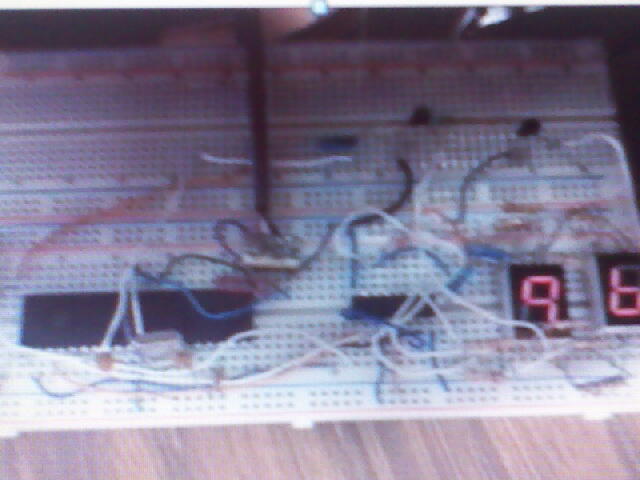

                                         IMAGENES
